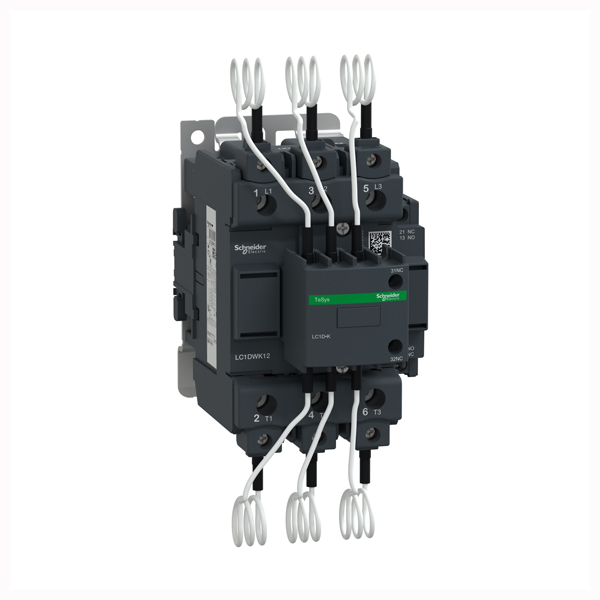

کنتاکتور اشنایدر

کنتاکتور اشنایدر چیست؟

کنتاکتور اشنایدر یک کلید مغناطیسی است که برای قطع و وصل مدار و کنترل و فرمان مدارهای الکتریکی مورد استفاده قرار می گیرد. این کلید از دو هسته به شکل E یا U که یکی ثابت و دیگری متحرک است و با یک فنر از هم جدا می شود تشکیل شده است.

در میان هستۀ ثابت، یک بوبین یا سیم پیچ قرار دارد. وقتی بوبین برقدار می شود، در هستۀ ثابت نیرو الکترومغناطیسی القا می شود با استفاده از خاصیت مغناطیسی، نیروی کششی فنر را خنثی و هستۀ متحرک را به هستۀ ثابت نزدیک می کند و سبب می شود که کنتاکت ها به یکدیگر متصل شوند. به عبارت دیگر این عمل باعث می شود که کنتاکت های اصلی کنتاکتور بسته شود و کنتاکت های فرعی کنتاکتور تغییر حالت دهند. یعنی کنتاکت های بسته باز و  کنتاکت های باز بسته می شود.

در صورتی که مدار تغذیۀ بوبین کنتاکتور قطع شود، در اثر نیروی فنری که داخل کلید قرار دارد هستۀ متحرک دوباره به حالت اول باز می گردد. از کنتاکتورها به همراه کلید مینیاتوری و فیوز در تابلوها و مدارات برقی برای مثال در مدار ستاره مثلث و انواع مدارهای قدرت و فرمان استفاده می شود.

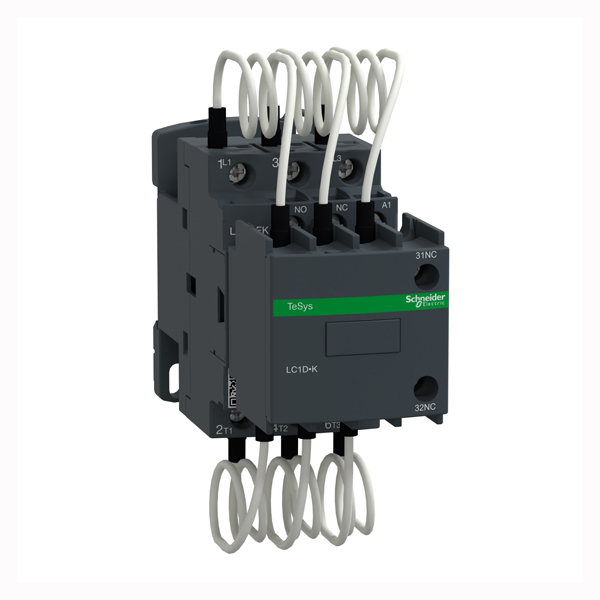

انواع کنتاکتور اشنایدر

انواع کنتاکتور تولید شده به کاربرد و قابلیت های آن بستگی دارد. کنتاکتور اشنایدر الکتریک به طور عمده در موتورهای با ولتاژ ۳۸۰/۴۰۰ ولت، سه فاز یا تک فاز با قدرت ۴ تا ۷۵ کیلووات در رنج کنتاکتور سری D و ۵۵ تا ۴۵۰ کیلووات در رنج کنتاکتور سری F استفاده می شود.

طول عمر کنتاکتور

یکی از ویژگی های مهم برای تعیین انواع کنتاکتور، طول عمر کنتاکتور است. بطور کلی طول عمر یک کنتاکتور اشنایدر به تعداد دفعات قطع و وصل آن بستگی دارد که این کلید پس از این تعداد قطع و وصل، به علت فرسودگی یا سائیدگی دیگر قابل استفاده نخواهد بود. طول عمر کلیدهای مختلف متفاوت است به عنوان مثال برای کلیدهای اهرمی و کلیدهای حفاظتی حدود ۱۰۳ بار و برای کنتاکتور تا حدود ۱۰۸ بار است. این تعداد برای حالتی است که از کنتاکت های کلید جریانی عبور نکند.

چنانچه از کنتاکت ها جریان عبور کند، با توجه به مقدار جریان، عمر مکانیکی کنتاکت های کلید به علت گرم شدن و جرقه کاهش پیدا می کند. مثلاً برای کنتاکتوری که جریان کار نامی آن در ولتاژ ۲۲۰ ولت برابر ۹ آمپر و عمر مکانیکی آن ۳ میلیون بار باشد، در جریان ۳، ۵، ۱۶، ۲۰ آمپر به ترتیب طول عمر آن ۱×۱۰۵ ، ۳×۱۰۵ ، ۵×۱۰۵ ،  ۵×۱۰۵ بار خواهد بود.

انواع کنتاکتور اشنایدر را با توجه به طول عمر مکانیکی کلیدهای مختلف با حروف لاتین از A تا F نیز نشان می دهند. و اصطلاحاً کلاس کلید می نامند. A=103 ، B=104 ، C=105 ، D=106 ، E=107 ، F=108.  اعداد توان دار، تعداد قطع و وصل را بیان می کنند. ممکن است بعد از حروف نیز یک عدد به عنوان ضریب نوشته شود. مثلاً D3 بیانگر طول عمر ۱۰۶×۳ بار باشد. کنتاکتور سری D و F از کنتاکتورهای پرکاربرد در ایران است.

بوبین کنتاکتور اشنایدر

کنتاکتورها به لحاظ جریان دارای دو قسمت مجزا هستند. جریان قسمت بار که جریان تغذیۀ بار را عبور می دهد. و جریان قسمت تحریک کویل که جریان تحریک بوبین کنتاکتور را جهت مغناطیسی شدن آن عبور می دهد. قاعدتاً جریان بار، وابسته به ولتاژ شبکه و ولتاژ مورد نیاز بار است. ولی ولتاژ قسمت تحریک کنتاکتور می تواند ۲۴، ۴۸، ۱۱۰، ۲۲۰ و ۳۸۰ ولت از نوع DC یا AC  یا حتی مستقیماً از ولتاژ خط باشد. البته تأمین جریان تحریک بوبین توسط ولتاژهای DC برای کنتاکتورها مناسب تر است. و در صورت دسترسی به ولتاژ DC، استفاده از آن برای بوبین کنتاکتور پیشنهاد می شود.

از لحاظ جریان بار، کنتاکتورها که عمدتاً به صورت سه فاز است. تا ۸۰۰ آمپر ساخته می شوند و جریان کویل به اندازه کنتاکتور وابسته است. در حالتی که کنتاکتورهای جریان بالا مانند ۸۰۰ آمپر مصرف شوند. جریان کویل یا تحریک هم یک جریان قابل ملاحظه خواهد بود.

در کاربردهای کنترل راه دور، به دلیل افت ولتاژ قابل توجه باید از کابل هایی با سطح مقطع نسبتاً بالا استفاه شود. که مقرون به صرفه نیست. در این حالت می توان مشابه طبقات ترانزیستور در تقویت کننده ها. از طبقات متوالی کویل کنتاکتور استفاده کرد. کنتاکتورها را می توان به کویل های مغناطیسی اضافه بار مجهز کرد. که وظیفۀ حفاظت بار را در مقابل اضافه بار عهده دار است. و با نصب طبقات فیوز در بالای کنتاکتور در مسیر جریان بار، می توان عمل حفاظت در مقابل اتصال کوتاه را هم انجام داد.

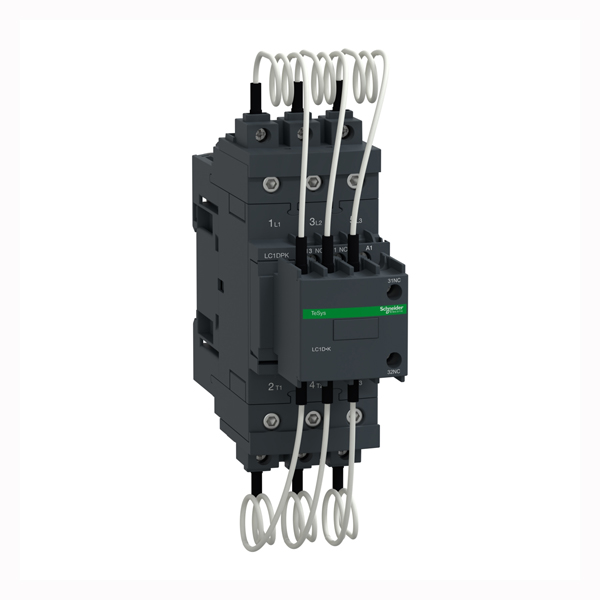

مشخصات کنتاکتور اشنایدر

• حامل کنتاکت ثابت (این قسمت باید دارای درجه عایقی مناسبی باشد)
• ترمینال
• صفحه فلزی انتهایی برای نصب قسمت های ثابت روی آن
• کنتاکت های ثابت و متحرک (به منظور بالا بردن ضریب اطمینان در مقابل کار زیاد
• از پوشش اکسید نقره در روی آنها استفاده می شود)
• بوبین کنتاکتور
• ترمینال های ورودی و خروجی
• سیستم هسته آهنی ثابت و متحرک
• قسمت کنترل جرقه
• حامل کنتاکت های متحرک
